Медикатор Dosatron

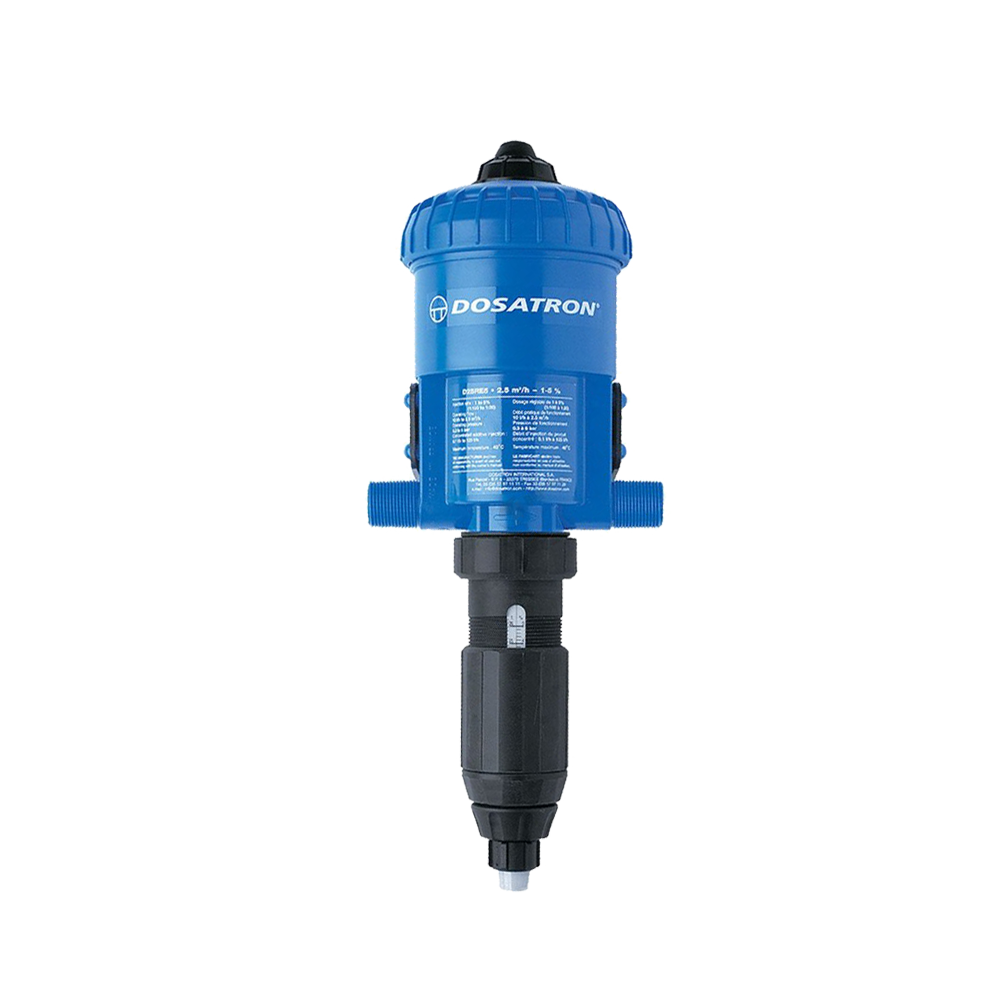

Медикатор‑дозатор Dosatron D25RE5 (диапазон дозирования 1–5 %)

Назначение

Пропорциональный дозатор для автоматического приготовления рабочих растворов из концентратов путём их смешивания с водой в заданных пропорциях (1 : 100 – 1 : 20). Применяется в системах водоснабжения и технологических линиях, где требуется точное дозирование химикатов, биодобавок, дезинфицирующих средств и прочих реагентов.

Ключевые характеристики

• Диапазон дозирования: 1–5 % (регулируемый).

• Пропускная способность: 0,16–41,66 л/мин (10–2 500 л/ч).

• Рабочее давление в сети: 0,3–6 бар.

• Температура рабочей среды: +5 … +40 °C.

• Присоединительная резьба: G¾" наружная (BSPP).

• Диаметр всасывающего шланга: 12 мм.

• Габариты (Д × Ш × В): 220 × 120 × 95 мм.

• Масса: 1,8 кг.

Конструктивные особенности

• Корпус: армированный полиацеталь (POM) — устойчив к ударным нагрузкам, химическому и абразивному воздействию.

• Уплотнения: VITON® (фторкаучук) — стойкие к агрессивным химикатам, маслам и кислотам; рабочий диапазон температур: –20 … +200 °C.

• Дозирующий механизм: керамический плунжер с алмазной полировкой — обеспечивает точность и долгий срок службы.

Принцип работы

1. Дозатор подключается к водной магистрали и использует только давление воды (без электропитания).

2. При протоке воды устройство непрерывно всасывает концентрат из ёмкости.

3. Концентрат смешивается с водой в заданном соотношении (1–5 %).

4. Готовый раствор подаётся далее по сети.

5. При изменении расхода воды дозатор автоматически корректирует пропорцию смешивания.

Обязательные условия эксплуатации

• Установка фильтра: перед дозатором обязателен сетчатый фильтр с ячейкой 60–80 мкм (иначе гарантия недействительна).

• Место монтажа: сухое, защищённое от прямого УФ‑излучения.

• Подводка: рекомендуется использовать гибкие шланги.

• Регулятор давления: при давлении в сети свыше 5–6 бар обязателен дополнительный регулятор.

Область применения

• животноводство и птицеводство (введение вакцин, витаминов в систему поения);

• автомойки (дозирование автохимии);

• водоподготовка и дезинфекция;

• обработка металлов;

• пищевая промышленность и др.

Комплектация

• дозатор в сборе;

• всасывающий фильтр грубой очистки;

• шланг для химии;

• монтажная планка;

• паспорт с серийным номером.

Преимущества

• экономия реагентов за счёт точного дозирования (снижение перерасхода на 18–22 %);

• автоматическая коррекция пропорции при колебаниях расхода воды;

• совместимость с пенными концентратами, активными шампунями, кислотными составами (pH 3–10);

• ремонтопригодность и отказоустойчивая конструкция.

Требования безопасности и обслуживание

• Не применять для плохо растворимых пероральных порошков.

• Ежегодная замена дозировочных прокладок.

• Промывка чистой водой после каждого использования или при смене реагента.

• Избегание контакта с агрессивными веществами при обслуживании.

• Тестирование на совместимость с конкретным реагентом перед началом работы.

Важное примечание

Перед эксплуатацией обязательно ознакомьтесь с инструкцией производителя и убедитесь, что дозатор совместим с используемым реагентом.
